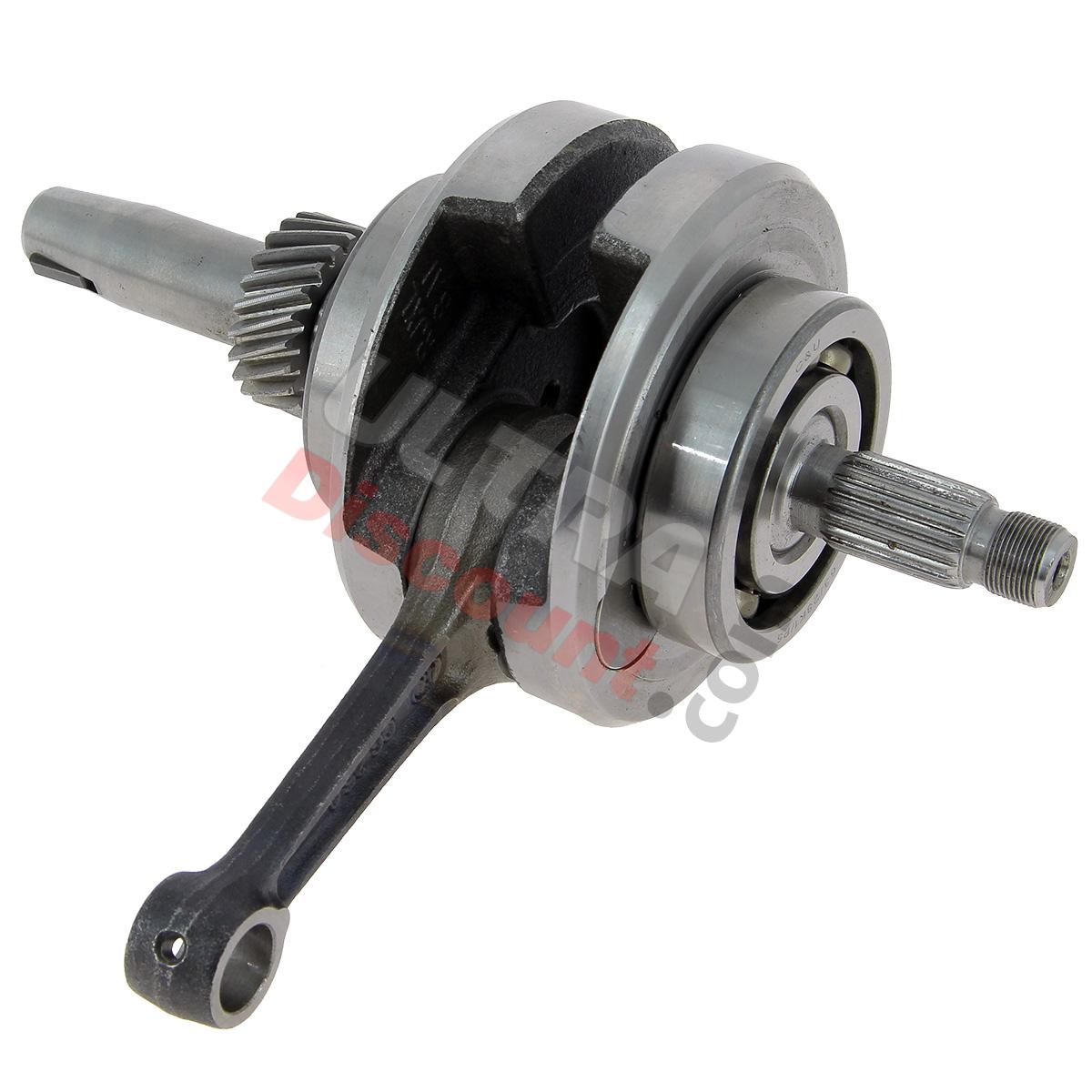

Vilebrequin pour quad Shineray 250cc STXE
-
Vilebrequin livré avec roulements et clavette, pour moteur Vertical 167FMM (refroidissement air).
Se monte notamment sur:
- Quads Shineray 250STXE
- Sur moteurs 250cc vertical RN12345, Zonghen 167FMM (refroidissement air)
Longueur Totale: 231mm
Monté avec 2 roulements de Ø 72mm et une clavette de largeur 4mm
2 Masselottes de Ø 112mm et d'un encombrement d'une largeur de 55mm.
Bielle avec débattement / course de 65mm.
Axe de piston de Ø 16mm.
Coté gauche (repère A sur les photos):
Arbre avec Pignon Hélicoïdal à 45°
22 dents
Ø de tête de 40mm
Ø de pied 32mm
Trou taraudé en M10x125, profondeur 30mm.
Arbre de Ø 22mm avec fraisage clavette demi lune d'une largeur de 4mm sur cône avec une entrée de 17mm.
Coté droit (repère B sur les photos):
Pignon Denture droite
19 dents
Ø de tête 19,5mm
Ø de pied 17,5mm
Filetage M16x100 d'une longueur de 12mm
Des informations supplémentaires sont disponibles dans le "descriptif technique".Photos :
